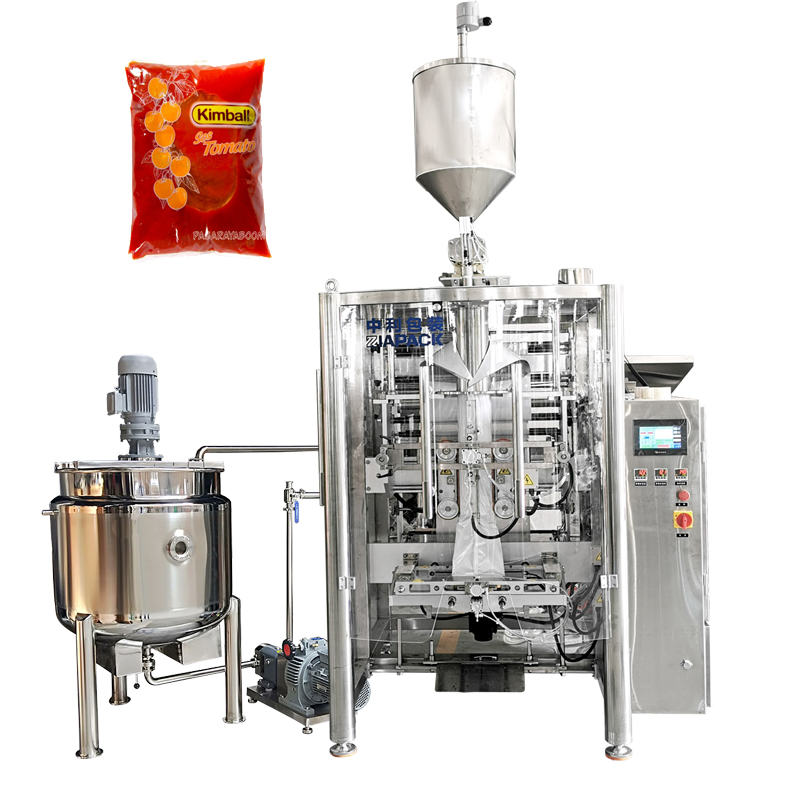

מכונת איטום אוטומטית ליצירת שקיות אנכית למוצר נוזלי (רוטב).
מבוא :
יחידה זו פותחה לצרכים של מוצרים נוזליים וצמיגים. היחידה מורכבת ממכונת דיוס ומכונת אריזה; למכונת האריזה מבנה פשוט וקל לתפעול; המכונה משלבת את הפונקציות של ייצור שקיות, מילוי, איטום וספירה. הוא משתמש במנוע סרוו כדי למשוך את הסרט ויש לו פונקציית תיקון סטייה אוטומטית.
רכיבי בקרת ה-PLC הם כולם מוצרי מותגים מפורסמים בינלאומיים עם ביצועים אמינים. העיצוב המתקדם מבטיח שהמכונה נוחה מאוד להתאמה, תפעול ותחזוקה בתעשיות שונות. החלק הפנאומטי של מכונת הדיוס מאמץ רכיבים פניאומטיים; ניתן להתאים את נפח המילוי ומהירות המילוי באופן שרירותי, והדיוק גבוה; מחיצת המילוי מאמצת התקני מילוי נגד טפטוף ומשיכה; יחידה זו ניתנת לשינוי למילוי חסין מהומות בהתאם לצרכי הלקוח; מילוי רב ראשים; מערכת בידוד; מערכת מילוי חצי אוטומטית או אוטומטית לחלוטין. על פי דרישות הלקוח, הבקרה החשמלית של היחידה כולה עומדת בדרישות להגנה מפני פיצוץ.
ארבע, תצורה קשורה
- חלק הבקרה מאמץ מסך מגע, שיש לו את היתרונות של פעולה פשוטה ויציבות;
- החלק הפנאומטי מאמץ שסתום סולנואיד, מפריד שמן-מים וצילינדר;
- מנוע משיכת הסרט מאמץ מנוע סרוו;
- חלק האכלת הסרט של מכונת האריזה מאמץ טכנולוגיית ציור סרט סרוו כדי למנוע ביעילות את סטיית חומר האריזה.

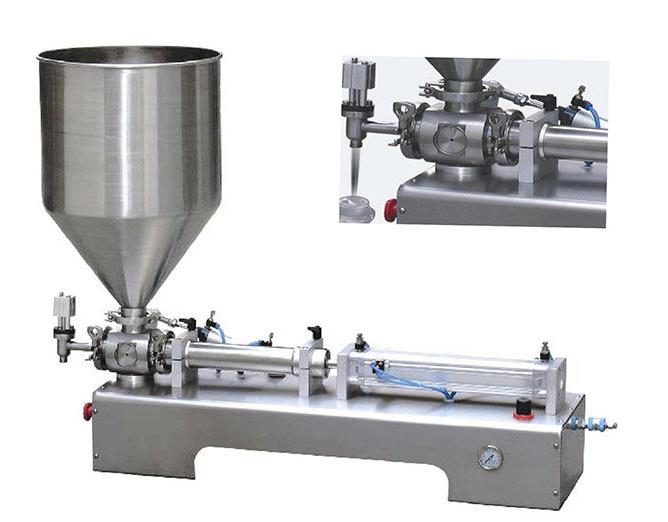

משאבת מילוי בוכנה ZL100 עם הופר 50L
משאבת מילוי הבוכנה בשימוש נרחב למדידת נפח נוזלים שונים. יכולה להשיג יציבות גבוהה ומיקום מדויק. כל חלק מגע החומר תוצרת SUS316 (שכבה כפולה )
נפח מדידה: 100-500 מ"ל
רכיבים פניאומטיים: SMC/AIR TAC
דיוק: 0.5-1%
מהירות: 20-35 זמן/דקה
מכונת אריזה ZL420 VFFS
כל המכונה תוצרת נירוסטה 304, מכונה זו מצוידת בייצור תיקים, חיתוך, הדפסת קוד וכו'. סימנס PLC ומסך מגע，מנוע סרוו פנסוניק, חיישן צילום יפני, שסתום אוויר קוריאני וכו'. מערכת משיכת הסרטים שאומצה נהיגה במנוע סרוו מהירה יותר.
פרמטרים טכניים:
טווח שקילה: 100-1000 גרם
מהירות אריזה: 20-30 שקיות/דקה
גודל תיק: (50-280)*(80-180) מ"מ(L*W)
דרישת אוויר דחוס: 0.6Mpa 0.65m³/min
קוטר סליל חיצוני: 400 מ"מ
קוטר פנימי של ליבה: 75 מ"מ
משקל המכונה: 800 ק"ג
מקור כוח: 5.5kW 380V±10% 50Hz
תכונות ומאפיינים עיקריים:
מגוון רחב של פאוצ'ים: פאוצ'ים כרית וגוסט.
מהירות גבוהה: יותר מ-20-60 שקיות/דקה
קל לתפעול: בקר PLC ומסך מגע צבעוני, חיווי תקלה במסך המגע.
קל להסתגל: רק כ 10 דקות כדי לשנות שקיות שונות.
בקרת תדרים: ניתן לכוונן את המהירות על-ידי המרת תדר בטווח.
אוטומציה גבוהה: unmanned בתהליך שקילה ואריזה, אזעקה מכונה אוטומטית כאשר כשלון.
בטיחות והיגיינה:
אין סרט, המכונה תזעיק.
אזעקת מחשב ולהפסיק כאשר לחץ אוויר לקוי.
מגן בטיחות עם מתגי בטיחות, אזעקות מחשב והפסיק עם פתיחת הבטיחות.
בנייה היגייני, חלקים מגע המוצר מאומצים sus304 נירוסטה.
